Technické řešení, projektová fáze, realizace

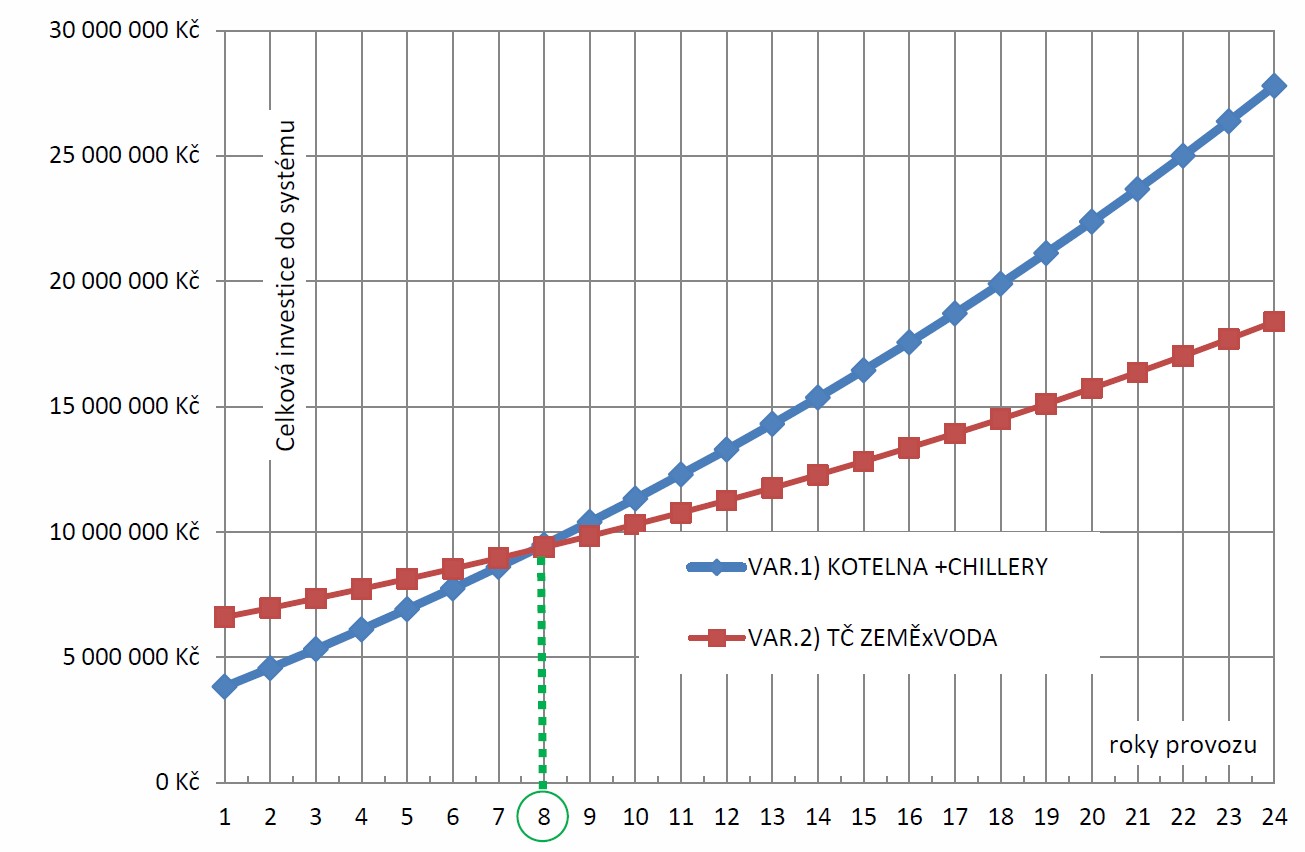

Po provedeném průzkumu následovalo samotné projektování systému, které již ve fázi stavebního povolení řešilo veškeré koordinace mezi stavebním řešením, statikou a samozřejmě projektem vytápění. Vrty pod objektem bylo nutné umístit zejména s ohledem na zesílené a velmi zatížené okrajové části základů haly. V rámci projektu vrtů pro územní rozhodnutí a stavební povolení bylo záměrně počítáno s hlubšími vrty (veškeré vrty zde byly projektovány na 150 m) ačkoli se předpokládalo jejich možné ponížení. V této fázi projektu totiž ještě nebyly známy konečné energetické bilance. Případné navýšení spotřeb energie v navazujícím realizačním projektu by mohlo znamenat navýšení metráže vrtů a tím pádem zdržení celého projektu změnou stavebního povolení. Konečná metráž vrtů tak byla navržena až v realizační dokumentaci stavby, kdy již byl systém vytápění a chlazení přesně navržen a spočítán co do energetických bilancí a výkonů.

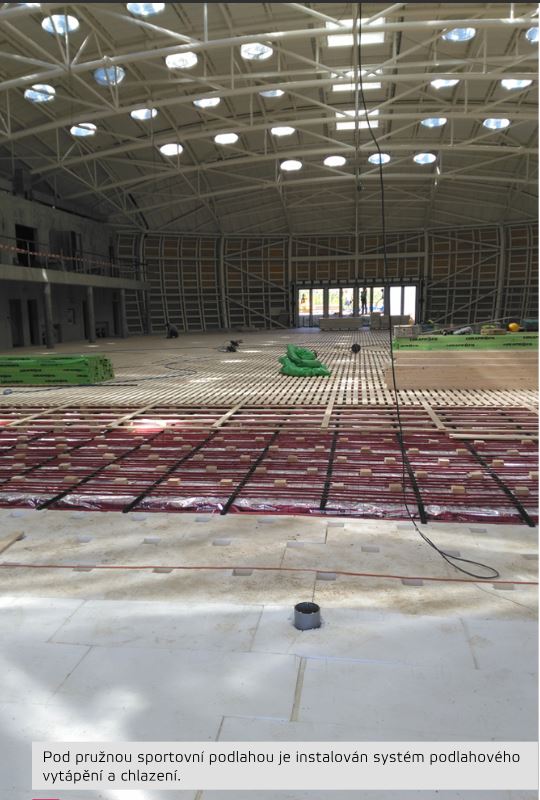

Systém zdroje tepla/chladu je tvořen kaskádou dvou tepelných čerpadel o součtovém výkonu cca 130 kW, které jsou uloženy na sobě a zabírají tak minimální půdorysnou plochu. Tepelná čerpadla jsou umístěna ve strojovně vytápění a VZT, která je situována ve 2.NP při okraji haly. K propojení systému vytápění/chlazení se zdrojem jsou použity dvě akumulační nádrže, každá o objemu 1000 l. Jedna slouží jako anuloid na primárním okruhu vrtů – tedy na studené straně TČ a zároveň slouží jako akumulace chladu pro VZT chladič. Ta druhá je naopak na straně teplé a slouží jako akumulační nádrž pro vytápění, které je zde řešeno nízko teplotním podlahovým okruhem, tělesy a VZT. Systém je rovněž schopen pracovat v režimu pasivního chlazení, kdy pro výrobu chladu postačí pouze příkon oběhového čerpadla na straně vrtů. Tento režim bude využíván zejména v jarních měsících, kdy je již potřeba chladit a vrtné pole je po zimním období vychladlé. Jakmile stoupne teplota z vrtů nad předepsanou mez, spustí se chlazení aktivní – strojní za pomoci tepelných čerpadel. Při tomto režimu je studená část TČ využívána pro vychlazení akumulace chladu. Teplá část technologie v tu chvíli vyrábí „odpadní teplo“, kterým jsou nejprve ohřáty zásobníky teplé vody, poté akumulační nádrž vytápění, a poté samotné vrty, které se tím cíleně regenerují pro zimní období.
Primární okruh pro TČ tvoří jeden pilotní průzkumný vrt o hloubce 150 m a dalších 23 vrtů o hloubce 112 m, které byly nadimenzovány s ohledem na výsledky měření TRT a bilancí tepla/chladu. Veškeré vrty jsou vystrojeny dvouokruhovou geotermální sondou GEROtherm dimenze 4 x d32 x 3,0 mm z materiálu PE 100 RC a důkladně injektovány pro zajištění správného přenosu tepla a ochrany podzemních vod.

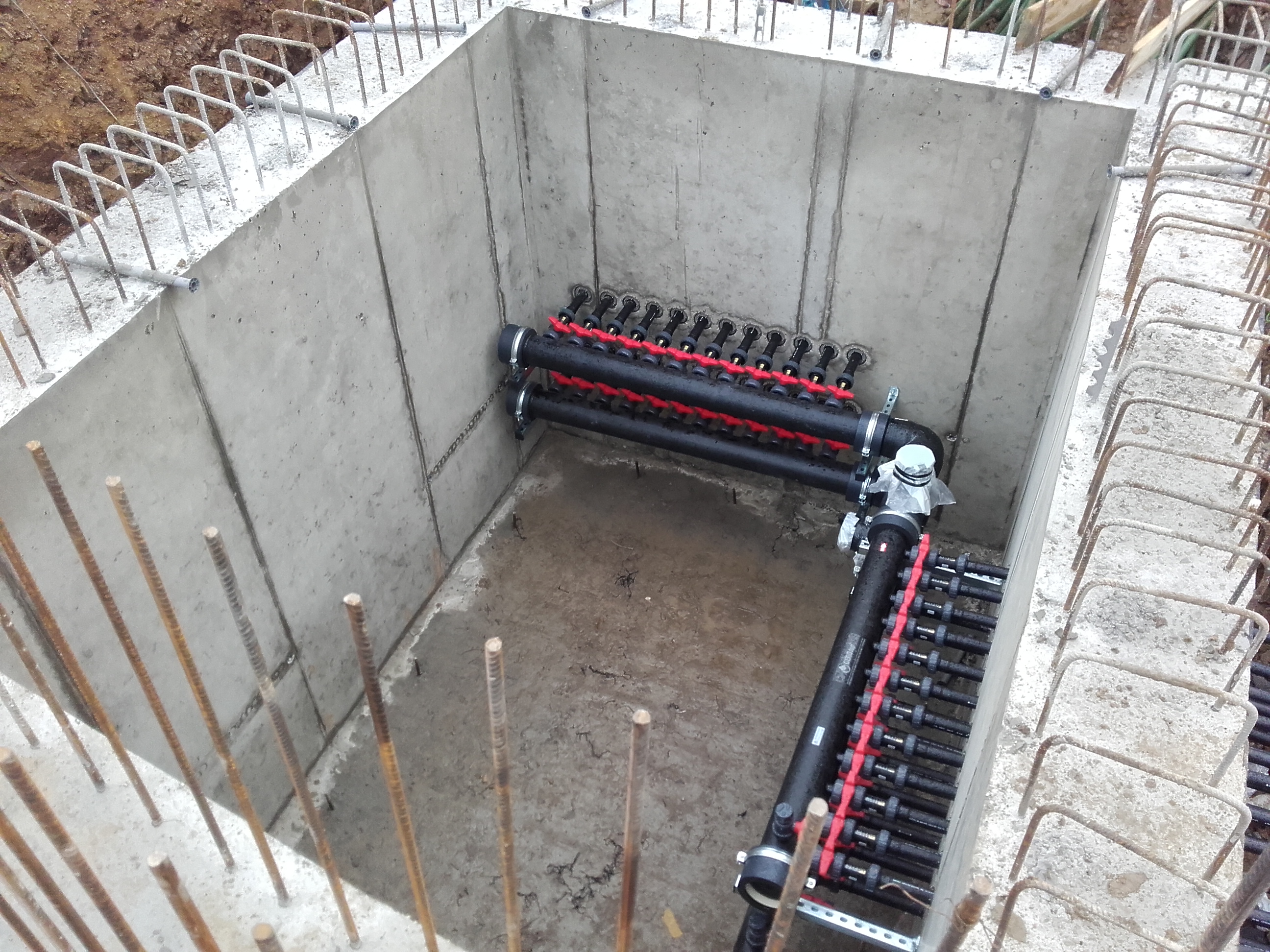

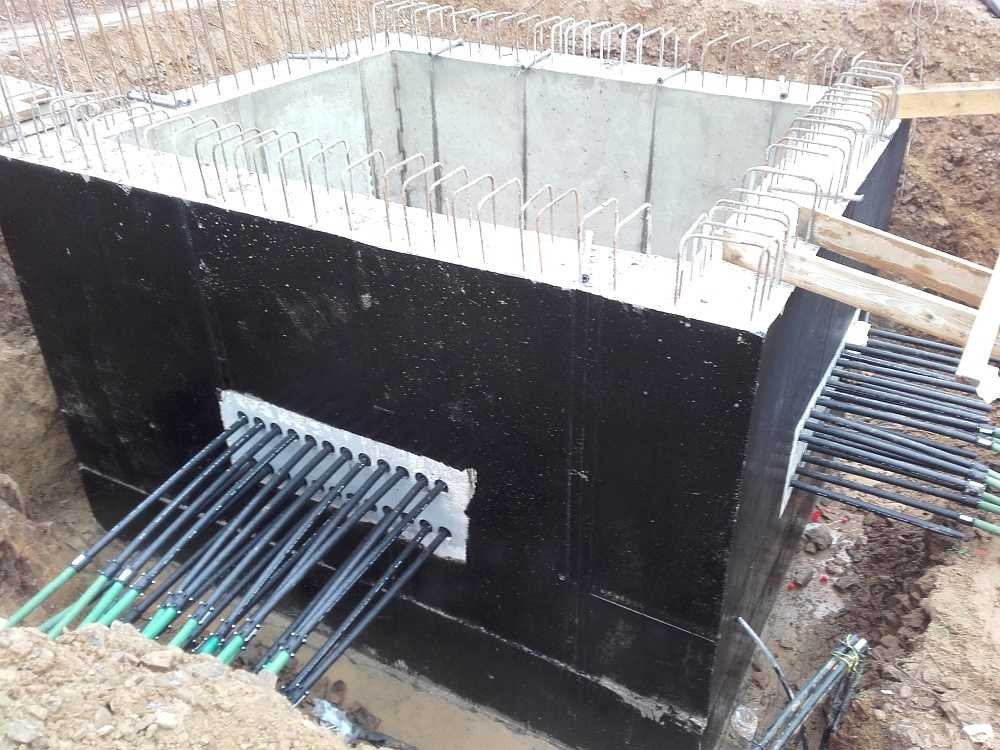

Systém vrtů je sdružen do jedné podzemní monolitické sběrné jímky, ve které je umístěn atypický, na míru vyrobený rozdělovač/sběrač GEROtherm BASIC, který byl dodán společně s dílenskou dokumentací. Pro velké množství potrubí (48 ks trubek o průměru d = 40 mm) prostupující tělem monolitické šachty byla již při betonáži vložena do bednění příprava, a sice dvojice systémových Multipažnic KRASO, které přesně navazují na rozteče rozdělovačů. Tento těsnicí prvek má přímou návaznost na hydroizolaci stavby a prostupující potrubí je tak i díky těsnicím vložkám v pažnicích dokonale izolováno od podzemní vody, vlhkosti i radonu. Celé toto řešení je patrné z obrázku č. X a Y. Umístěním sběrné jímky pod základovou desku byl elegantně ušetřen velký prostor, který byl použit pro sociální zázemí sportovní haly.
